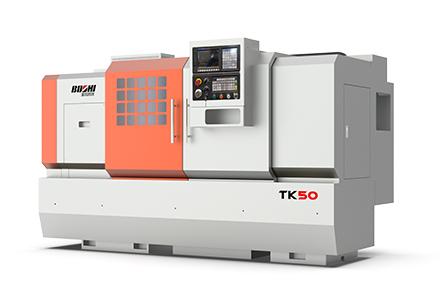

TK50

TK50

產品介紹：

TK50系列車床是一款伺服主電機驅動的簡式數控車床。具有獨立主軸，可實現無極變速。適應輕工、機械、汽車、摩托車等多行業用戶的多品種、大批量產品的加工。

產品特點：

1）采用高強度鑄鐵床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久。

2）床頭箱具有獨立主軸結構，可實現無極變速，主軸最高轉速2500r/min。

3）X軸采用同步帶輪傳動，Z軸采用伺服電機與滾珠絲杠直接連接，可獲得更高的加工精度。

4）導軌、滾珠絲杠副采用集中自動稀油潤滑，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，保證了滾珠絲杠副和導軌的使用壽命。

適用行業：

適應輕工、機械、汽車、摩托車等多行業用戶的多品種、大批量產品的加工。

技術規格：

項目	單位	TK50
床身上最大回轉直徑	mm	φ500
床鞍上最大回轉直徑	mm	φ280
最大車削直徑	mm	φ500/350
最大工件長度	mm	1100	1600		2100		3100
最大車削長度	mm	1000	1500		2000		3000
主軸孔徑	mm	φ87
主軸頭型式		ISO702/ⅠA2-8
主軸轉速	r/min	30-2500
主軸錐孔		公制1:20
主軸最大輸出扭矩	N.m	354
快進速度	m/min	X軸：6 Z軸: 8			X軸: 5 Z軸: 6
絲杠螺距	mm	X軸: 5 Z軸: 6			X軸: 5 Z軸: 8
刀架裝刀容量		4(標準配置)/6(選擇配置)
刀臺寬度	mm	200X200
刀架允許最大刀具截面	mm	25×25/φ32（鏜刀孔）
刀架行程	mm	X軸: 275/235（六工位刀架）
		Z軸: 1000/1500/2000/3000
尾座套筒直徑	mm	φ75（φ80 液壓尾座）
尾座套筒錐度		手動及液壓尾座MT No.5（MT No.3 活主軸液壓尾座）
尾座套筒最大行程	mm	150（130 液壓尾座）
主電機功率	kW	15 伺服（超同步電機為13Kw）
主傳動三角皮帶		5V-900 4根
注：“/”后尺寸，為配置臥式六工刀架時的機床參數（刀盤回轉直徑以φ360計）。
機床外型尺寸 (長×寬×高)	mm	1000		2700×1500×1700
		1500		3200×1500×1700
		2000		3700×1500×1700
		3000		4700×1500×1700
機床凈重		機型		1000	1500	2000	3000
	kg			2800	3200	3600	4600

簡式數控車床
